Excel-Vorlage: Fischgrätendiagramm (Ishikawa-Diagramm)

Systematische Ursachenanalyse leicht gemacht

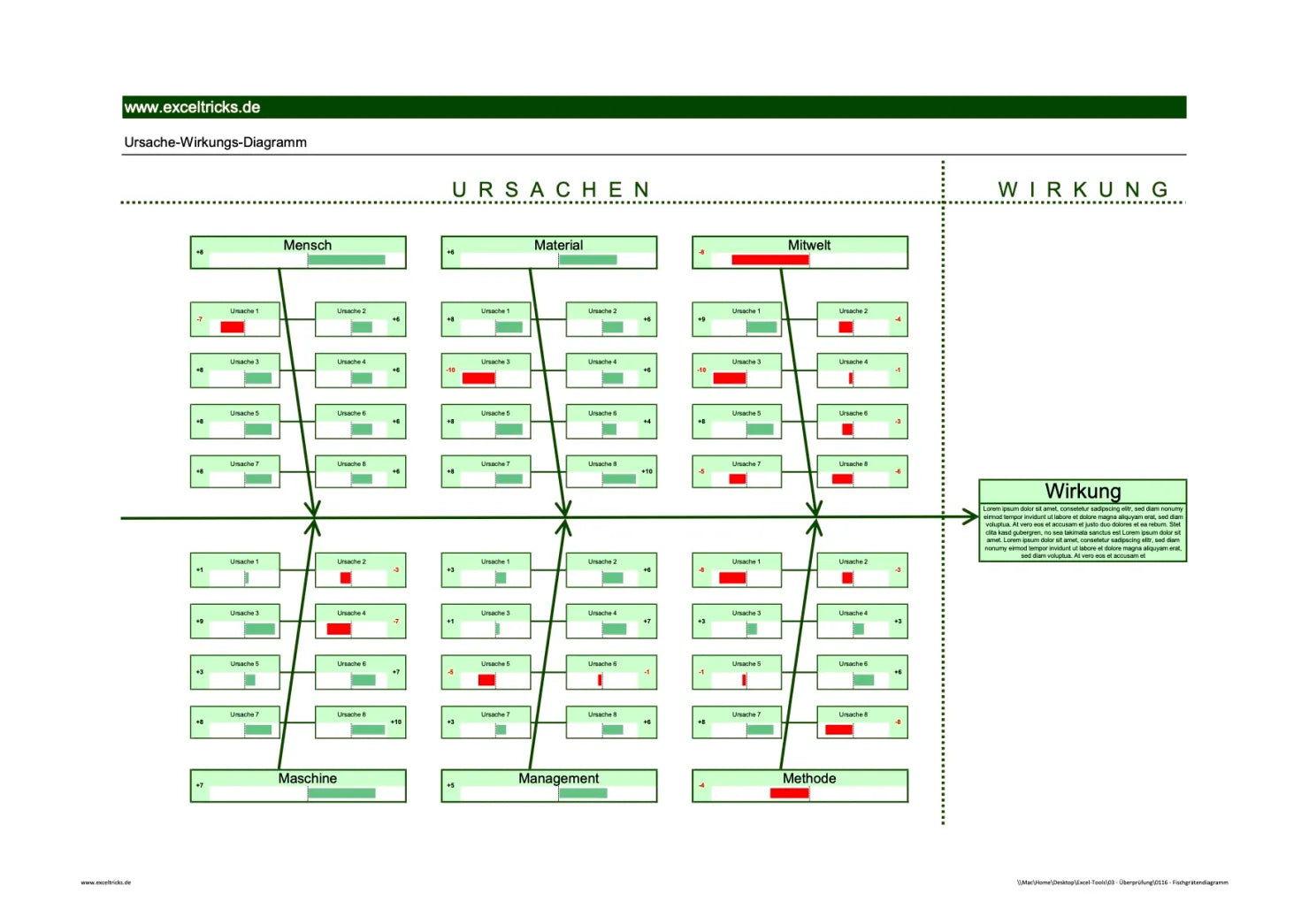

Diese Excel-Vorlage ermöglicht es dir, die Ursachen eines Problems oder einer bestimmten Wirkung strukturiert zu erfassen und visuell darzustellen. Das Fischgrätendiagramm, auch bekannt als Ishikawa- oder Ursache-Wirkungs-Diagramm, hilft dabei, komplexe Zusammenhänge übersichtlich zu analysieren.

🧾 Funktionen der Excel-Vorlage

• Erfassung des Problems oder der Wirkung:

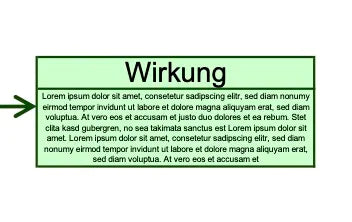

  • Trage die zu untersuchende Wirkung oder das Problem am rechten Rand des Diagramms ein, symbolisiert durch den "Fischkopf".
• Kategorisierung der Ursachen:
  • Beschrifte die Hauptkategorien (Fischgräten) mit gängigen Einflussfaktoren wie Mensch, Maschine, Methode, Material, Management, Mitwelt, Money und Messbarkeit.
• Detaillierte Ursachenanalyse:
  • Erfasse unter jeder Kategorie spezifische Ursachen, die zur Wirkung beitragen könnten.
• Bewertung der Ursachen:

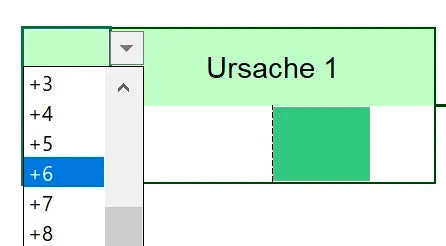

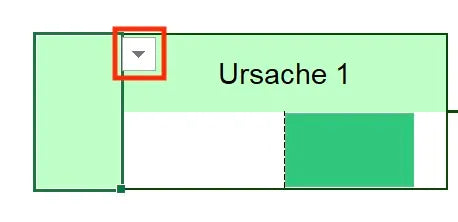

  • Gewichte jede Ursache auf einer Skala von -10 bis +10. Positive Werte werden grün, negative rot dargestellt, um die Bedeutung visuell hervorzuheben.
• Benutzerfreundliche Handhabung:
  • Eingabefelder sind klar gekennzeichnet.
  • Keine besonderen Excel-Kenntnisse erforderlich.

🔐 Hinweis zum Blattschutz

Zum Schutz vor versehentlichem Überschreiben der Formeln ist der Blattschutz aktiviert. Es wurde jedoch kein Passwort vergeben, sodass du den Blattschutz jederzeit über das Menüband aufheben kannst.

💻 Kompatibilität

• Format: XLSX
• Kompatibel mit Excel-Versionen ab 2007
• Getestet mit Excel 2007, 2010, 2013 und 2016

⚠️ Haftungsausschluss

Diese Excel-Vorlage wurde mit größter Sorgfalt entwickelt und getestet. Dennoch wird keine Haftung für die Richtigkeit, Vollständigkeit oder Eignung für einen bestimmten Zweck übernommen. Die Nutzung erfolgt auf eigenes Risiko. Änderungen und Weiterentwicklungen bleiben vorbehalten.
